嘉手五金制品(东莞)有限公司

y1
Swing stroke

旋转行程

2) y2
Clamping stroke

夹持行程

Stroke y
Total stroke

总行程

最大使用压力7kg/cm²_；工作压力4----6kg/cm²_；标准转角90^o_；可定制非标
转角45^o、60^o、180^o

Article-no. 型号标注	Size 规格	right	left	F3 (KN)	自重 (g)
Article-no. 型号标注	Size 规格	swinging		F3 (KN)	自重 (g)
PST25R/L	25	χ	χ	0.2	450
PST32R/L	32	χ	χ	0.35	550
PST40R/L	40	χ	χ	0.6	700
PST50R/L	50	χ	χ	1.0	850
PST63R/L	63	χ	χ	1.6	1150

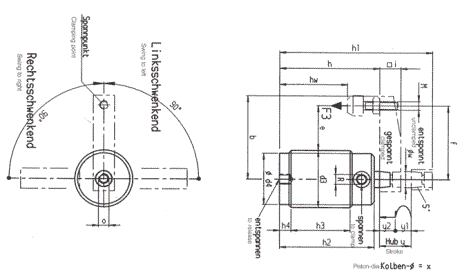

Size 规格	b max. Permissible 准许长度	d3	dia.d4	e	f	h	h1	h2	h3	h4	hw	i	M	o
25	58	M40xM1.5	38	30	50	74	118	70	35	10	49-57	16	M6	M8
32	70	M50xM1.5	48	35	60	83	132	79	40	15	48-61	19	M8	M8
40	80	M55xM1.5	53	42.5	70	87	135	83	45	15	52-65	19	M8	M8
50	92	M65xM1.5	62	47.5	80	92	145	87	50	15	42-62	25	M12	M10
63	102	M80xM1.5	77	50	90	97	152	92	56	15	47-67	25	M12	M10

注：型号标注时请注意：选右转标"R"，左转标"L"。
空压转角缸夹具安装型式分为法兰座式（第1页品种）、外螺牙式（此页品种）、方块型（第3页品种）、顶部法兰式第3-1页品种）及油路板式。购买油路板式请加注“油路板式”字样。
应用、功能、注意事项等，请参阅第1页"空压法兰式转角缸夹具"部分。
压臂装配方法：
用活络扳固定住压臂和活塞杆，不要让其转动。再用内六角扳手旋紧螺丝。
