空压转角缸系列
空压方块式转角缸夹具

注：
1、型号标注时请注意：选右转标"R"，左转标"L"。
2、应用、功能、注意事项等，请参阅第1页"空压法兰式转角缸夹具"部分。
3、安装示例参考如上
最大使用压力7kg/cm 2 ； 工作压力4----6kg/cm2； 标准转角90o；可定制非标转角45o、60o、180o

Article-no

型号标注.

Size 规格

right left

自重
(g)

swinging

PSB25R/L

25

χ

χ

0.2

600

PSB32R/L

32

χ

χ

0.35

800

PSB40R/L

40

χ

χ

0.6

920

PSB50R/L

50

χ

χ

1.0

1000

PSB63R/L

63

χ

χ

1.6

1150

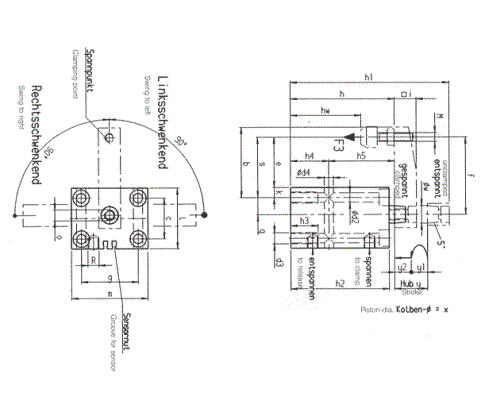

Size 规格

b
max. Permissible 准许长度

C

dia. d4

dia. d2

d3

e

f

g

h

h1

h2

h3

h4

h5

hw

□i

25

50

20

8.5

6.5

M 8

35

50

40

82

125

78

20

32

50

57-65

16

32

58

30

8.5

6.5

M 8

40

60

45

95

145

90

20

43

52

60-73

19

40

64

37

8.5

8.5

M 10

45.5

70

52

95

145

90

25

40

55

60-73

19

50

70

46

10.5

8.5

M 10

49

80

66

105

162

100

30

45

60

55-75

25

63

74

60

10.5

10.5

M 12

52.5

90

80

105

162

100

30

36

69

55-75

25

Size规格

k

　

l

M

m

o

q

R

s

w

1) x
piston-dia.

活塞直径

y1
Swing stroke

旋转行程

2) y2
Clamping
stroke

夹持行程

Stroke y
Total
stroke

总行程

3) Accessory
end position
sensor electrical

附件--传感器

25

7.5

35

M 6

55

M 8

7.5

M 5

42.5

14

25

13

14

27

Article
6829LED

选配6829LED

32

7.5

45

M 8

60

M 8

12.5

G 1/8

47.5

16

32

16

14

30

40

9

55

M 8

70

M 8

15.5

G 1/8

54.5

16

40

15

15

30

50

9.5

65

M 12

85

M 10

21.5

G 1/8

58.5

20

50

17

15

32

63

10

80

M 12

100

M 10

27.5

G 1/8

62.5

20

63

15

15

30


压臂装配方法：
用活络扳固定住压臂和活塞杆，不要让其转动。再用内六角扳手旋紧螺丝。
