最大使用压力70kg/cm 2 ； 工作压力20----45kg/cm2；标准转角90o；可定制非标转角45o、60o、180o 型号标注方式、双臂产品，应用、功能、注意事项等，请参阅第4页"油压法兰式转角缸夹具"部分。 安装方式参考如上

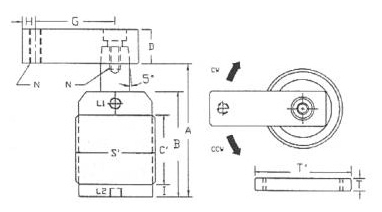

Model No. 型号
A
B
C’
□D
G
H
L1, L2
N
S’
T (x2pcs)
T’Φ
HST25R/L
100.5
70
35
25.4
50
10
M5
M10x1.5
M45x1.5
65
HST32R/L
111.0
76
45
55
1/8PT
M50x1.5
11
HST40R/L
113.6
80
M55x1.5
75
HST50R/L
114.5
M10´1.5
M65x1.5
12
85
Piston Rod Φ活塞杆直径
Piston Φ 缸径
Swing Stroke 旋转行程
Clamping Stroke 夹持行程
Total Stroke 总行程
Clamping Force at 25kg/cm2 (kg) 夹持力---油压=25kg /cm2 (kg)
Max. Oil. Flow Rate (cm2/s)流 速 (cm2/s)
18
25
14
26
59
4.7
20
32
15
29
125
11.8
40
200
22.6
400
39.6
