最大使用压力350kg/cm²_；工作压力50--210kg/cm²_；标准转角90^o_；可定制非标转角45^o、60^o、180^o

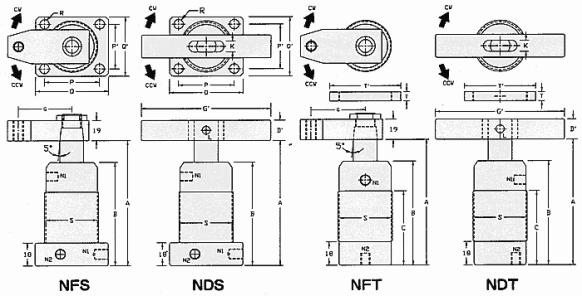

FLANGE TYPE 法兰座式	NFS-25A NDS-25A	NFS-32A NDS-32A	NFS-40A NDS-40A	NFS-25B NDS-25B	NFS-32B NDS-32B	NFS-40B NDS-40B
THREADED TYPE 外螺牙式	NFT-25A NDT-25A	NFT-32A NDT-32A	NFT-40A NDT-40A	NFT-25B NDT-25B	NFT-32B NDT-32B	NFT-40B NDT-40B
MAX. OPERATING RESSURE 最大使用压力	350kg/cm²
NORMAL OPERATING PRESSURE 工作压力	50-210kg/cm²
CYLINDER OPERATING 操作部件	SIGLE-ACTING 单臂			DOUBLE-ACTING 双臂
SWIVEL STROKE (mm) 旋转行程	12			15
CLAMPING STROKE (mm) 夹持行程	11			18
SWIVEL ANGLE 旋转角度	90°(60°•45°•0°)±2°
PISTON-Φ (mm) 缸径	25	32	40	25	32	40
PTSTON ROD-Φ (mm) 活塞杆直径	18	22	25	18	22	25
THEORETCAL FORCE (210kg/cm²) 理论压力值	495kg	890kg	1600kg	495kg	890kg	1600kg
A (UNCLAMP) (mm)	127	127	127	134	134	134
B (mm)	98	97	98	98	97	98
C (mm)	66	70	72	66	70	72
D' (mm)	□19	□22	□25	□19	□22	□25.4

G (mm)	45	50	50	45	50	50
G' (mm)	100	120	140	100	120	140
K (mm)	9	10	12	9	10	12
L (mm)	8	8	10	8	8	10
N1 (clamp) (mm)	1/8PT	1/8PT	1/8PT	1/8PT	1/8PT	1/8PT
N2 (unclamp) (mm)				1/8PT	1/8PT	1/8PT
P (mm)	50	54	66	50	54	66
P' (mm)	30	34	40	30	34	40
Q (mm)	64	68	84	64	68	84
Q' (mm)	46	54	64	46	54	64
R (mm)	6.5Φ	8.5Φ	8.5Φ	6.5Φ	8.5Φ	8.5Φ
S (mm)	45x1.5	50x1.5	60x1.5	45x1.5	50x1.5	60x1.5
T (x2 pcs) (mm)	10	11	11	10	11	11
T' (mm)	65Φ	70Φ	80Φ	65Φ	70Φ	80Φ

型号标注标准：(订购产品请按此标淮)
NFS L ------40 X 90^o
_{系列标识转角方向缸径转动角度}
_{注：1.系列标识在空压转角缸中除NFS外，由于我们销往世界不同地区，标识有所不同，例我们有的说明书标注的是MFS，基本都一样。}

应用:选用高压转角缸夹具是您的很好选择，随心所欲达到您的需求程度。在任何时候都能尽善尽美体现您的设计思想，表现出动人的夹持功能和更强大高压的夹紧力，并且节省了更多的安装空间，使您设计安装更加称心如意。

功能:高压转角缸夹具在动力源的牵引下，就象一个合唱团，将夹具位移和夹持功能和谐统一的完美体现。在较高油压的推动下，迅速完成旋转和较大压力夹持两个行程。工程中一般指的行程，仅是夹持行程。

型式:高压转角缸夹具有顺时针和逆时针旋转两种型式，顺时针即右转标注为"R"、逆时针即左转标注为"L"。标准旋转角度90度，并可提供0.45.60等多种旋转角度型式。压臂分单臂和双臂两种，夹持型式为旋转角度后向下压紧夹持。外观型式有法兰式、外螺牙式和方型。

材料:高压转角缸夹具主体部分为中碳钢。

建议加装流量控制阀，控制和稳定流速。

压臂装配方法：
用活络扳固定住压臂和活塞杆，不要让其转动。再用内六角扳手旋紧螺丝。
